Adaptive Kernel Fusion for Improving the GPU Utilization While Ensuring QoS ​

Aker 的核心思想是：
不要只在 kernel 之间做时间共享，而是把资源互补的两个 kernel 融合成一个 fused kernel，让一个 thread block 里的不同 warps 执行不同计算，从而同时利用 Tensor Core / CUDA Core，或者同时利用计算资源 / 内存带宽。 ​

Background ​

应用分类 ​

论文首先把数据中心里的 GPU 应用分成两类。

按 QoS 需求分类 ​

LC，Latency-Critical application/service，指有严格延迟约束的服务。
例如在线 DNN 推理、视频流目标检测、实时推荐系统。这类任务必须在 deadline 内返回结果。论文里举例说，实时视频目标检测需要在 50ms 内完成，否则用户会感知到卡顿。 BE，Best-Effort application，指没有严格 deadline 的任务。
它可以慢一点，只要最后完成即可。例如图搜索、科学计算、后台批处理任务。BE 任务可以利用 LC 服务没有用满的 GPU 资源，从而提高整张 GPU 的吞吐量。

LC / BE 是应用级分类

LC / BE 不是说这个任务一定使用 Tensor Core 或 CUDA Core，而是说它对延迟是否敏感。
一个 LC 应用内部可以有很多 kernel，一个 BE 应用内部也可以有很多 kernel。

Kernel 分类 ​

应用最终会被拆成一系列 GPU kernels。Aker 不是直接按应用融合，而是在 kernel 层面寻找资源互补的 pair。

按硬件执行单元分类 ​

Tensor Core kernel，论文简称 TC kernel
主要使用 Tensor Core。Tensor Core 是 NVIDIA GPU 中专门加速矩阵乘法、GEMM、卷积等张量运算的硬件单元。DNN 推理和训练里大量算子会用到 Tensor Core。 CUDA Core kernel，论文简称 CD kernel
主要使用普通 CUDA Core。CUDA Core 更通用，可以执行普通浮点、整数、控制逻辑、访存密集型任务等。 论文的观察是：现代 GPU 的 SM 里同时有 Tensor Core 和 CUDA Core，但现有共置调度方法经常只能让其中一类硬件处于活跃状态，另一类硬件处于空闲状态。

CD kernel 进一步分类 ​

对于只使用 CUDA Core 的 kernel，论文又根据资源偏好继续分类：

  • memory-prefer kernel：memory bandwidth utilization 超过 50%；
  • computing-prefer kernel：computing core utilization 大于 50%，并且 memory utilization 小于 50%；
  • neutral kernel：计算利用率和内存利用率都低于 50%。 计算偏好核：大量使用 CUDA Core 做算术运算，访存压力小。
    例如纯计算、寄存器计算、多次复用数据的 kernel。 内存偏好核：大量访问 DRAM，计算单元经常等数据。
    例如 stencil、lbm 这类访存规律强、带宽压力大的 kernel。 论文实验中，compute-prefer kernels 的平均计算核心利用率达到 80.5%，但内存带宽利用率只有 3.15%；memory-prefer kernels 的平均内存带宽利用率达到 85.6%，但计算核心利用率只有 26.1%。这说明两类 kernel 的资源使用方式互补。

这些分类之间有固定对应关系吗？

没有固定对应关系。
LC / BE 是应用级分类，TC / CD 是 kernel 使用的硬件分类，compute-prefer / memory-prefer 是 CD kernel 的资源瓶颈分类。
在本文实验中，LC 服务多是 DNN，所以更常包含 TC kernel；BE 应用来自 Parboil / Rodinia，所以多是 CD kernel。但这只是实验设置，不是理论必然。

可以把它理解成：

Application
├── 按 QoS 分类：LC / BE
│
└── 应用内部包含多个 GPU kernels
    ├── 按硬件执行单元分类：TC kernel / CD kernel
    │
    └── 如果是 CD kernel，再按资源瓶颈分类：
        computing-prefer / memory-prefer / neutral

Motivation ​

A. 虚假高利用率问题 ​

现有 GPU 共置方法，例如 Baymax，会让 BE 任务利用 LC 服务没有使用的 GPU 时间。它可以提高 GPU-level utilization，但它的调度粒度还是 kernel 级别的时间共享。 问题在于：
一个 kernel 正在运行，并不代表 SM 内部所有资源都在被充分使用。 论文用 Baymax 共置 ResNet50 和 sgemm 做实验。结果显示，在任一时刻，要么 Tensor Core 活跃而 CUDA Core 空闲，要么 CUDA Core 活跃而 Tensor Core 空闲。GPU 看起来是 computation-busy，但 SM 内部仍有大量资源没有被同时利用。 即使两个 kernel 都只使用 CUDA Core，也存在类似问题。一个计算密集 kernel 运行时，内存带宽闲着；一个内存密集 kernel 运行时，计算核心闲着。 这就是 false high utilization：

GPU 粗粒度指标看起来利用率很高，但细看 SM 内部资源，Tensor Core、CUDA Core、memory bandwidth、compute pipeline 并没有同时被吃满。

B. 潜在并行机会 ​

论文接下来构造 micro-benchmark，验证一个想法： 如果一个 thread block 里的不同 warps 执行不同类型的计算，它们可以在 SM 内部同时利用不同硬件资源。 例如：

  • 一部分 warps 执行 Tensor Core GEMM；
  • 另一部分 warps 执行 CUDA Core 计算。 实验中，单独运行两个 Tensor Core kernel 或两个 CUDA Core kernel，时间接近 2；但融合一个 Tensor Core kernel 和一个 CUDA Core kernel 后，归一化时间只有 1.03。 同样地，把 compute-prefer CD kernel 和 memory-prefer CD kernel 融合后，归一化时间只有 1.05，而两个同类 kernel 的时间接近 2。 所以 Aker 认为有两类主要融合机会：
  1. TC kernel + CD kernel
    一个吃 Tensor Core，一个吃 CUDA Core。
  2. compute-prefer CD kernel + memory-prefer CD kernel
    两个都用 CUDA Core，但一个更吃计算，一个更吃内存。

Aker 的 kernel fusion 和普通 fusion 不一样

普通 kernel fusion 常见目标是减少中间结果写回、减少 HBM 访问、减少 kernel launch。
Aker 的 fusion 主要目标是 挖掘 SM 内部资源互补性。它不一定要求两个 kernel 之间有数据依赖，也不一定是 producer-consumer 关系。

C. 核融合的利用挑战 ​

直接把两个 kernel 拼在一起，并不一定能提升吞吐量。 论文实验里直接融合 Tensor Core kernel 和 Parboil 的 CUDA Core kernel，大多数 fused kernel 的执行时间接近 2，说明直接融合没有带来明显收益。原因是 fused kernel 会引入新的 SM 资源争用，例如 thread slots、registers、shared memory 都可能成为限制。 论文总结出四个挑战：

  1. 动态输入问题
    kernel 的 block 数和输入大小有关，运行时才知道。静态融合很难提前确定 grid 结构。
  2. 融合比例问题
    1:1 融合不一定好。两个 kernel 对 register、shared memory、thread slots 的需求不同，需要不同 fusion ratio。
  3. 性能预测问题
    fused kernel 中不同 warps 执行不同代码，执行时间不能直接用普通 kernel 的模型预测。
  4. QoS 保护问题
    fused kernel 往往比原始 LC kernel 更长。如果融合不当，会导致 LC 服务违反 deadline。

Design ​

Adaptive Kernel Fusion-01

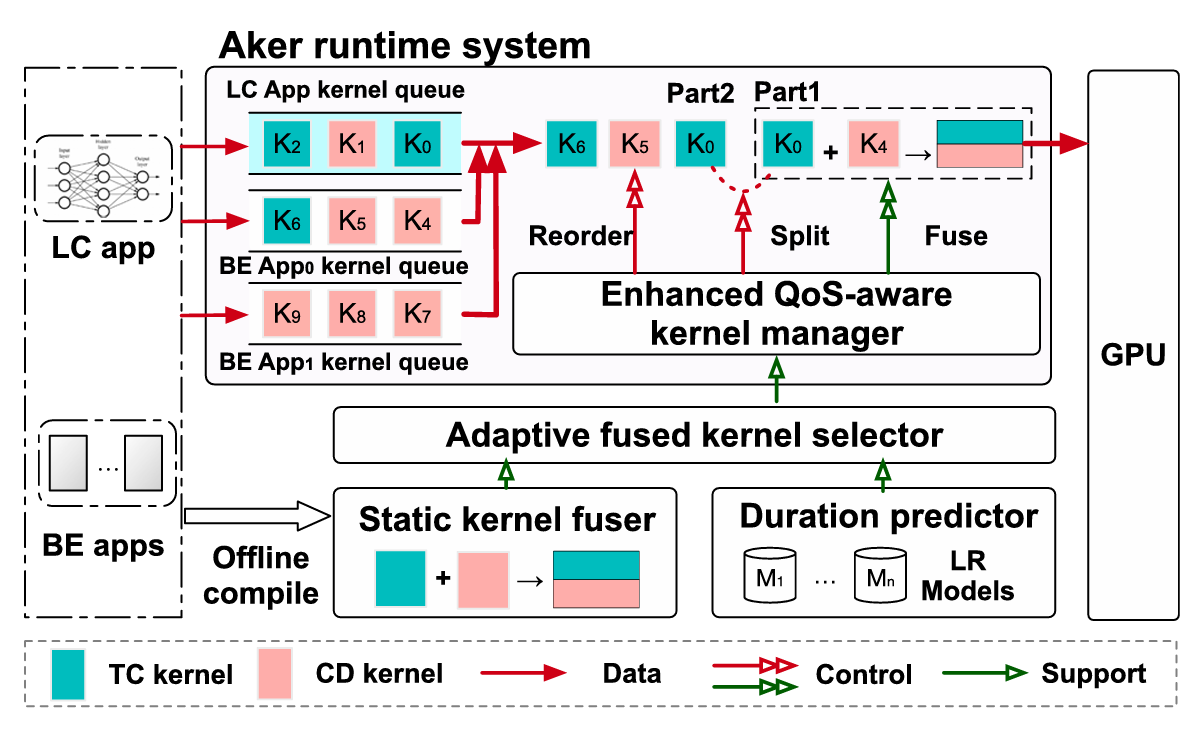

Aker 由四个模块组成：

  • Static kernel fuser
  • Duration predictor
  • Adaptive fused kernel selector
  • Enhanced QoS-aware kernel manager 这四个模块可以整理成一条逻辑链：
先让 kernel 可以离线融合
        ↓
再预测 fused kernel 会跑多久
        ↓
再选择最优融合版本
        ↓
最后在运行时判断是否真的融合

1. 静态核融合：用 PTB 解决动态输入问题 ​

最直接的 kernel fusion 是把两个 kernel 的 thread blocks 拼成新的 fused block。

但是直接 fusion 有一个问题：
两个 kernel 的 block number 和 block dimension 需要提前知道，而 block number 通常由运行时输入决定。

这对 LC 服务尤其麻烦。LC 服务输入不稳定，例如 batch size、sequence length、图像大小都可能变化，不能为每次输入在线生成新的 fused kernel。在线生成 fused kernel 又会带来额外编译开销。

Aker 使用 Persistent Thread Block，PTB 来解决这个问题。

PTB 的思想是：
不再让 kernel 按输入大小 launch 大量 blocks，而是固定 launch 一批 persistent blocks，让这些 blocks 像 worker 一样循环处理原本的 block 任务。

原始 kernel：

kernel<<<dynamic_grid, block_dim>>>(...)

PTB 化之后：

ptb_kernel<<<fixed_grid, block_dim>>>(..., original_block_num)

这样一来，kernel 的外层 grid 变成固定的，Aker 就可以提前离线生成 fused kernel，不需要运行时 JIT fusion。论文说，Aker 通过 PTB 把待融合 kernel 的动态 grid dimensions 转成静态 grid dimensions，从而消除在线感知 grid dimension 的需求。

PTB 可以怎么理解？

普通 kernel 是“有多少任务就发多少 block”。
PTB 是“固定发一批 worker block，每个 worker block 在循环里领取任务”。
这有点像线程池：线程数量固定，任务数量动态。

2. 灵活融合比例：不是所有 kernel 都适合 1:1 ​

朴素 PTB fusion 会按 1:1 融合两个 kernel 的 persistent block。

但这不一定好。

例如：

  • K1 为了达到原始性能，需要每个 SM 上 2 个 persistent blocks；
  • K2 为了达到原始性能，需要每个 SM 上 1 个 persistent block；
  • 如果强行 1:1 融合，可能导致 K1 的并行度下降。

因此 Aker 支持 flexible fusion ratio。例如 2:1、3:1、2:2 等。一个 fused block 里可以包含多个 K1 的 persistent blocks 和多个 K2 的 persistent blocks。

但问题随之而来：
同一个 kernel pair 会有多个 fused kernel versions，运行时该选哪个？

Aker 的做法是：静态 kernel fuser 先生成所有可行版本，后面的 adaptive fused kernel selector 再找最优版本。

3. 建模融合内核：two-stage linear regression ​

Aker 必须预测 fused kernel 的执行时间，因为只有预测准确，才能判断它会不会破坏 LC QoS。

论文把两个原始 kernel 的执行时间记作：

Xk1 = K1 单独运行时间
Xk2 = K2 单独运行时间

并定义：

Load_ratio = Xk2 / Xk1

Aker 观察到 fused kernel 的执行时间和 load ratio 呈现 two-stage linear regression 关系。

原因是 fused kernel 的执行过程可以分成两段：

第一段：co-run stage ​

两个 component kernels 的 warps 同时运行。
这是 Aker 真正想要的阶段，因为这时不同资源可以并行利用。

第二段：solo-run stage ​

其中一个 kernel 已经完成，另一个 kernel 还剩下一部分 workload，只能单独继续跑。
这一段收益较低，甚至会因为 persistent block 数不足而变慢。

最理想的情况是：
两个 component kernels 正好同时完成，没有 solo-run tail。

论文把这个点叫做 opportune load ratio。

opportune load ratio

可以理解成“刚刚好的负载比例”。
在这个比例下，两个 kernel 的 co-run 阶段结束时刚好一起完成，没有一方拖尾。
Aker 后面的 kernel split 和 adaptive selection 都围绕这个点展开。

4. 自适应选择：选择最大 makespan reduction 的版本 ​

同一个 kernel pair 可能有多个 fused kernel versions。

一个直观做法是：运行时根据当前 load ratio 查表，选择最快的版本。
但这种方法会带来较大的 runtime selection overhead 和 storage overhead。

Aker 的观察是：

fused kernel 的 makespan reduction 在 opportune load ratio 处最大。

因为在这个点，两个 kernel 完全 co-run，没有 solo-run 阶段。
solo-run 阶段不能带来资源互补收益，而且还可能因为 fused kernel 的 persistent block 数不足而变慢。

因此 Aker 不需要对所有 runtime load ratio 做复杂查表。它只需要比较不同 fused versions 在各自 opportune load ratio 下的 makespan reduction，选择收益最大的版本。

可以理解成：

哪个 fused version 在“刚刚好的负载比例”下节省时间最多，
哪个 version 就是这个 kernel pair 的最优版本。

5. Kernel split：让 BE kernel 按合适比例参与融合 ​

现实中，BE kernel 的 workload 不一定刚好匹配 LC kernel 的 opportune load ratio。

如果 BE kernel 太长，整个拿去融合会拖长 LC latency；
如果 BE kernel 太短，又不能充分利用 co-run 机会。

Aker 的做法是 kernel split。

对于 PTB kernel，只需要增加两个参数：

start_block_id
end_block_id

就可以只执行原始 kernel 的一部分 block。

例如一个 BE kernel 有 1024 个 blocks，Aker 可以把它切成：

K1-1: block 0 ~ 255      用于和 LC kernel fusion
K1-2: block 256 ~ 1023   放回 BE queue，后面继续执行

这样 Aker 可以让参与 fusion 的那部分 BE workload 尽量匹配 opportune load ratio，而不是被原始 BE kernel 的完整大小绑死。

kernel split 的本质

它不是把 kernel 代码切成两份，而是把原始 block 空间切成两段。
PTB 本来就在循环里处理 block，所以加上 start / end block id 后，就能自然支持部分执行。

6. 在线核调度：用 QoS headroom 决定是否融合 ​

Aker 最后要解决的问题是：
什么时候融合，什么时候不融合？

它把一个 LC query 的端到端延迟拆成：

TQ = Tqueue + Tlc + Tfuse + Tbe

必须满足：

TQ <= Tqos

其中：

  • Tqueue：前面排队 kernel 的执行时间；
  • Tlc：这个 LC query 自己的 kernel 执行时间；
  • Tfuse：融合带来的额外执行时间；
  • Tbe：插入执行的 BE kernel 时间；
  • Tqos：LC query 的 deadline。

Aker 先预测 LC query 原本单独运行需要多久，然后计算 QoS headroom：

Thr = Tqos - Tori_solo - Tqueue

这个 headroom 表示：
在不违反 LC QoS 的前提下，还能留给 BE kernel 多少 GPU 时间。

假设当前 LC kernel 是 TC kernel，预测时间是 Ttc；
有一个 BE 的 CD kernel 可以融合，fused kernel 预测时间是 Tk_fuse。

那么只有当：

Tk_fuse - Ttc < Thr

Aker 才会真正执行 fusion。

也就是说，fused kernel 比原始 LC kernel 多出来的时间，必须落在 QoS headroom 之内。否则 Aker 不冒险，直接执行原始 LC kernel。

Aker 的调度原则

Aker 不是“看到能融合就融合”。
它是在 QoS headroom 允许的情况下才融合。
LC 的 deadline 是硬约束，BE 的吞吐量是优化目标。
